D47 1431標準簡介

本標準在技術上符合PSA集團試驗方法D47 1431。事先未與該集團標準化部門協商不得更改此標準。它符合PSA集團與雷諾集團在1999.12達成的協議。

1.0 主題內容和適用范圍

本方法目的是評價在高溫光源作用下某些材料的色牢度。

本方法涉及到乘客艙材料及零件如紡織和針織品，紡織和發泡材料的復合產品，地毯，塑料薄膜，著色塑料或噴漆塑料，裝飾蒙皮，人造革(TEP)，無紡布，方向盤泡沫，等等。

2.0 原 理

將材料試樣暴露在氙弧燈的光照及熱輻射下。

3.0 裝 置

可以使用兩種老化裝置，或是Xénotest 150S (3.1)，或是Fade-Ometer Ci 3000 (3.2)。使用哪種設備可在文件中說明。

3.1 Xénotest150S老化裝置。

3.1.1 附 件。

3.1.1.1 樣件支架及不銹鋼遮蓋板。

3.1.1.2 固定試樣的白色支撐板。

3.1.1.3 黑板溫度計(TPN)，至少能測試110℃。

3.1.1.4 黑色電子溫度計(TSN)它的敏感元件要安在室內最熱的位置;此溫度計要在限制的時間內使用，如每個循環1小時。

3.1.1.5 可通過波長 λ≥310mm射線的厚度為 2.5mm的專用紫外線玻璃材料外罩。

3.1.1.6 KG1紅外線濾光板。

3.1.1.8 用來對頻帶在300～400nm間含有紫外線傳感器的光源的動力學測試的Radialux測試儀。這個裝置應每年由生產廠家標定。

3.1.2 安 裝

· 裝置應安裝在清潔的場地，較好有輕微的過壓，如有可能較好在23℃±2℃下，及50% ± 5%的相對濕度，此裝置應由生產廠家定期調整標定。

· 供給蒸餾水或是去離子水。

· 電阻率≥1MΩ.cm。

· 蒸汽的有效排放。

3.1.3 保 養

· 打開氙弧燈，核對氙弧燈輸出功率，其功率為1500W±50W，每1500小時 更換氙弧燈。

· 將選擇開關裝在Ⅲ位置上。

· 內、外罩：每1500小時認真清洗一次，每年更換一次。

· 濾光玻璃(KGI及平板玻璃)應每600小時依次更換;每4200小時重新更換每個元件。

· 空氣濾清器：至少每年清洗一次，每三次清洗后更換一次。

· 噴霧器：檢查其運行狀況。

· 黑板溫度計(3.1.1.3)：

-如果外觀褪色，再給黑板涂漆(ε=0.93的紅外輻射油漆，800℃高溫的黑色油漆：由ICI生產的JULIEN油漆)。

3.1.4 標定及調節

儀器在"間斷曝光"時調整以便使試樣接受光照與黑暗的交變影響。

3.1.4.1 濕 度

啟動設備時，生產廠必須確保超聲噴霧器水流量在25ml/min ± 5ml/min。將相對濕度調整到濕度計45%。

3.1.4.2 溫 度

氙燈更換時的標定是為了調整Xénotest以使其在溫度計(3.1.1.4)表面的溫度達到90℃( -2℃/0℃)。

為此，交替安裝4塊紅外線濾光板(3.1.1.6)及3塊平板玻璃(3.1.1.7)。在氙燈試驗儀中裝入帶有白色支撐板(3.1.1.2)，黑板溫度計(3.1.1.3)及黑板電子溫度計(3.1.1.4)的8個試樣支架(3.1.1.1)。

起動試驗裝置。運轉30min后，借助進氣調節調整溫度;可能的話，更改紅外濾光板的數量。如當進氣已最大限度關閉，而溫度仍太低時，關掉試驗裝置，并用第4塊平板玻璃替換紅外線濾光玻璃。重新起動試驗裝置并調整溫度。

記錄下黑板溫度計(3.1.1.3)上的相應溫度。這個溫度作為溫度計的參考值直至下次校準。在這些條件下，試驗室內的溫度不應超過45℃。

3.1.4.3 光 能

為了檢查光能，使氙燈運轉1小時，接著停止。取下一個試樣支架并由事先已安裝好的Radialux (3.1.1.8)測量裝置的紫外線傳感器替代。

將傳感器的敏感區面向操作者并讓它工作6min，停止 Xénotest并取出紫外線傳感器。

再將該傳感器連接在閱讀儀上并讀出記錄下的Wh/m2量。

暴露1小時所用的相應的能量Wh/m2是通過一個乘數10，乘以上述結果得到。

為了獲得燈泡的能量的照度，較好考慮一個回轉機的回轉，并用系數2乘以上述結果。

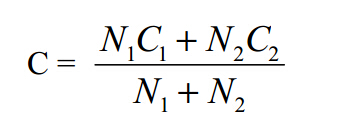

最后，根據使用的濾光系統，應按照以下公式得出一個修正系數C：

其中： N1=用C1系數濾光數

N2=用C2系數濾光數

C1=KG1濾光系數=1.09

C2=平板玻璃系數=1.25

C1及C2值由150氙燈及150S氙燈中使用的紫外線傳感器提供。

例： 150氙燈用3個KG1及4個平板玻璃

6分鐘后紫外光傳感器上讀出的值： E(Wh/m2)。

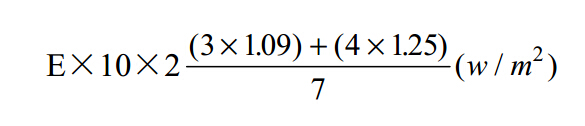

燈泡的能照度是：

燈泡的能照度應大于130Wh/m2。

相反情況下，按3.1.3節檢查不同的調整并進行合格地操作。必要時，按5節所指的增加暴露時間。

這項檢測應該在每次試驗之前進行。

注： 數值采用94年1月后標定的RADIALUX測試設備編寫的。

3.2 ATLAS公司的氙弧 Fade-Omter CI3000老化儀器

3.2.1 附 件

3.2.1.1 樣件支架及不銹鋼遮蓋板。

3.2.1.2 用于固定試樣的白色支撐板。

3.2.1.3 S型硼代硅酸鹽內濾光鏡。

3.2.1.4 用透明玻璃做的外濾光鏡。

3.2.1.5 黑色標準溫度計(TSN)

鋼制，放置在塑料支架上，連續使用。

3.2.2 安 裝

· 儀器應安裝在一干凈的場地，較好有輕微的過壓，如可能溫度在23℃±2℃ 相對濕度為50% ± 5%。這個儀器應由生產商定期標定。

· 供給蒸餾水或是去離子水，電阻應大于2MΩ且電導應小于0.5μS。PH值應在6及8之間。干微粒的含量應小于1ppm，其中SiO2含量小于1ppm。

· 供給過濾及除油過的壓縮空氣，壓力為2～3巴。

3.2.3 保 養

· 用水重新冷卻氙燈： 4500W，每2400小時或低于該時間更換氙燈。

· 內濾光鏡：每450h更換。

· 外濾光鏡：每2100h更換。

· 黑板( TSN)：應每300小時用刷子清洗并每年或使用8000小時以后更換一次。

· 調節室：應每300小時及調校之前用酒精清洗一次。

3.2.4 標定及調節

按以下方式調節：

3.2.4.1 濕 度

調節相對濕度為30%。

3.2.4.2 室內溫度

將室內溫度調整在66℃，并檢查黑板上指明的溫度是否是100℃(-2℃/0℃)。

如果必需的話，調節通風速度以得到100℃(-2℃/0℃)。

3.2.4.4 調節室的標定

使用由制造商提供的樣件燈，若需要的話，調節通過顯示器讀出的輻射值。

在真空環形物體中調校，運行30分鐘后獲得穩定的溫度。

每450小時重復一次。

3.3 藍色樣板級別

樣板是藍色羊毛織物，滿足標準NF G07-012-2，它從№1(色牢度很弱)到№8(色牢度很高)分級，對于寬20mm的試樣的截取，僅使用足夠尺寸的№4, 5, 6, 7樣板。

3.4 評價褪色用的灰度卡

這個樣卡由標準NF EN 20105—A02規定，優先使用9級樣卡。

3.5 遮光板

為了評價在不同老化樣件上顏色的對比使用遮光板，它們是由中性灰色紙板組成，在板上開些40×20mm的窗口，中性灰色近似于評價褪色用的灰色樣卡(3.4)的最淺色(例： KODAK公司的中性灰色CHARTE紙板)。

4.0 樣件的準備

·裁取試樣必須按照材料的縱方向進行。

注1：為了標記方向，裁取試樣右下方一角。

注2：如果是針織物，就按照針織和織造方向進行。

·如果是天鵝絨，檢查絨的倒毛方向是否朝下。

·如果是方向盤，在最大的表面積上裁取泡沫樣件，其厚度不超過3mm。

·如果是復合材料，裁取133 mm×45mm±2 mm的試樣。

·對于在儀器中(3.1) 完成的復合材料試驗(紡織品/發泡材料)，鋸一塊厚為5mm，包括紡織物的試樣。

·用一個夾子在上，另一個夾子在下將復合材料試樣固定在支撐板(3.1.1.2)或(3.2.1.2)上。用其它耐熱的固定方法將其它材料試樣固定在支撐板上。

·在№4, 5, 6, 7(3.3)藍色樣板上截取40×20mm的樣片。

·將其按下列次序(見附錄示意)并排固定在支撐紙板上(3.1.1.2)或(3.2.1.2)：

· 7為曝光最強區域。

· 6在№7藍色標準樣板下最熱的區域。

· 5近似在底板中間。

5.0 操作方式

5.1 150S氙燈老化裝置(3.1)

· 在老化試驗儀內安裝試樣支架和黑板溫度計( 3.1.1.3 ) ;保證使每個試樣支架裝一個試樣或缺少支架時用白色支撐板(3.1.1.2)補充。

· 起動試驗儀并記錄計時器的數值。

· 通常將試樣放在老化儀中 150小時或文件上規定的其它值，

· 試驗期間,定期檢查溫度計 (3.1.1.3) 上讀出的溫度是否符合3.1.4.2規定的值。

· 取出老化試驗儀上的試樣和標準樣板，評價顏色褪色之前，將試樣放在室溫下的黑暗處2小時，以避免顏色向光性導致的錯誤評價。

5.2 C13000 FADE-OMETER老化儀(3.2)

·用一張“百潔”紙蘸上乙醇，擦拭濾網( 3.2.1.4)以便去除可能的沉積物。

·在老化儀上，放置試樣架，保證每一個支架掛一個試樣，或缺少支架時，采用白色支撐板(3.2.1.2)作為支架補充。

·啟動試驗儀并檢查儀器上顯示的所有參數。

·將試樣放在老化儀中150小時，或文件上規定的其它期限。

·檢查記錄情況，核實所有的參數是否符合既定的要求。

·試驗期間，在運轉1小時后，檢查3.2.4.1， 3.2.4.2， 3.2.4.3節中提到的各項參數。
